河道管理地图内容框架
设计理念
从横向协同与纵向协同结合的维度出发，提出"多部门协同联动、多级河长任务分解"的设计理念，构建河道管理地图内容框架。

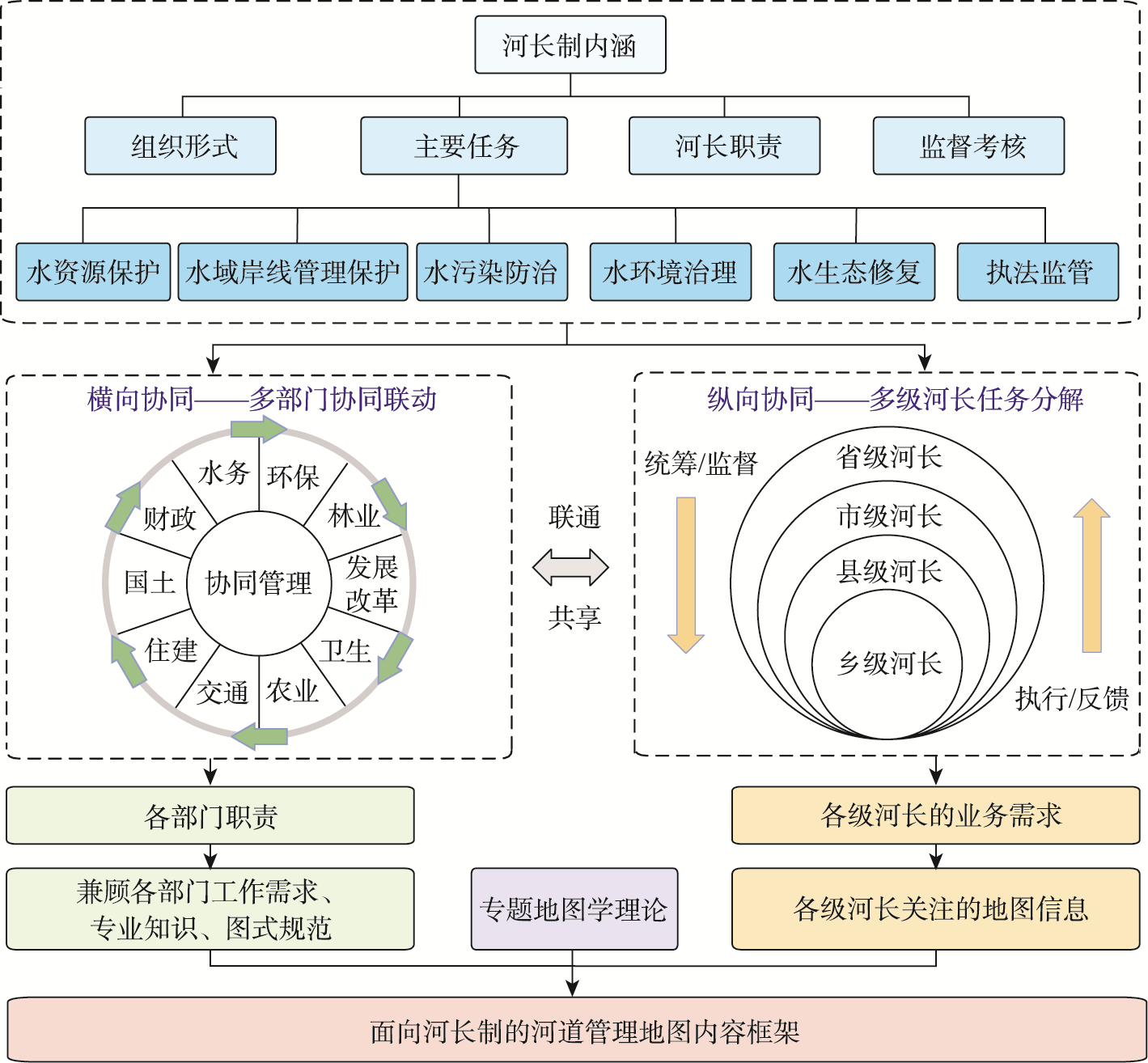

图1 河道管理地图设计理念及框架构建思路
内容框架体系
划分为7个图组并细分子类图种：

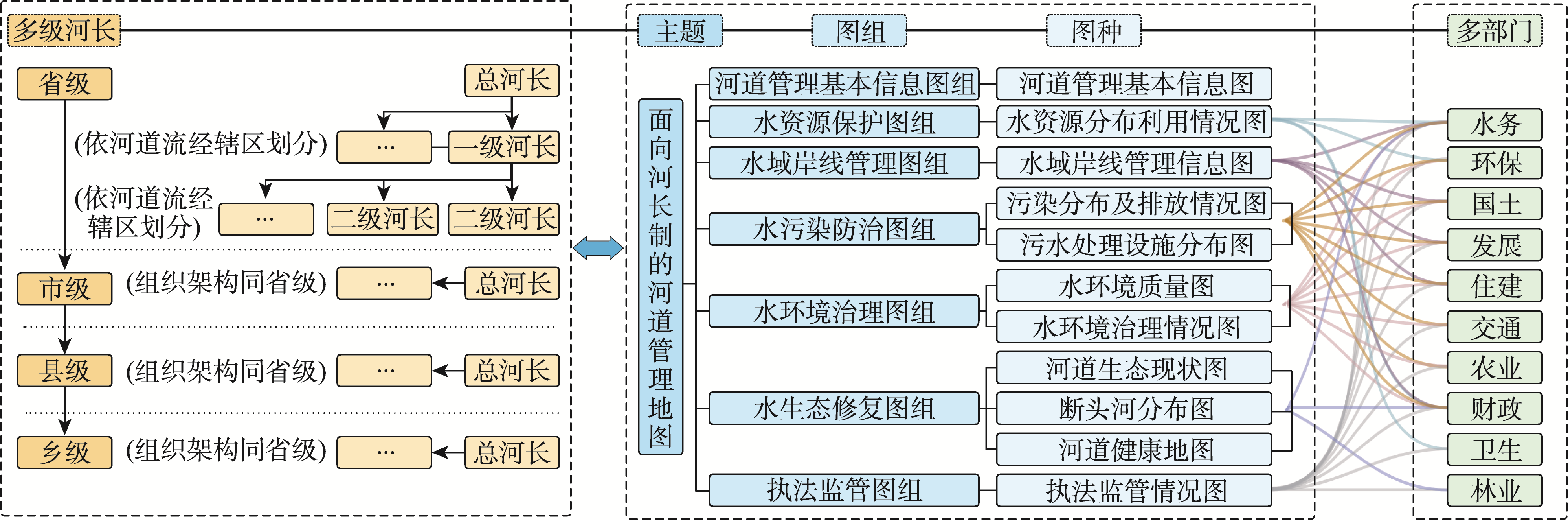

图2 面向河长制的河道管理地图内容框架
多部门协同联动
不同图组可为对应部门工作提供支持
多级河长任务分解
依据各级河长职责，提供对应尺度、不同细节程度的河道管理地图
从横向协同与纵向协同结合的维度出发，提出"多部门协同联动、多级河长任务分解"的设计理念，构建河道管理地图内容框架。
图1 河道管理地图设计理念及框架构建思路
划分为7个图组并细分子类图种：
图2 面向河长制的河道管理地图内容框架
不同图组可为对应部门工作提供支持
依据各级河长职责，提供对应尺度、不同细节程度的河道管理地图
基于地理场景理论对河道管理场景中的时间、地点、人物、事物、事件与现象等要素进行归纳分析：

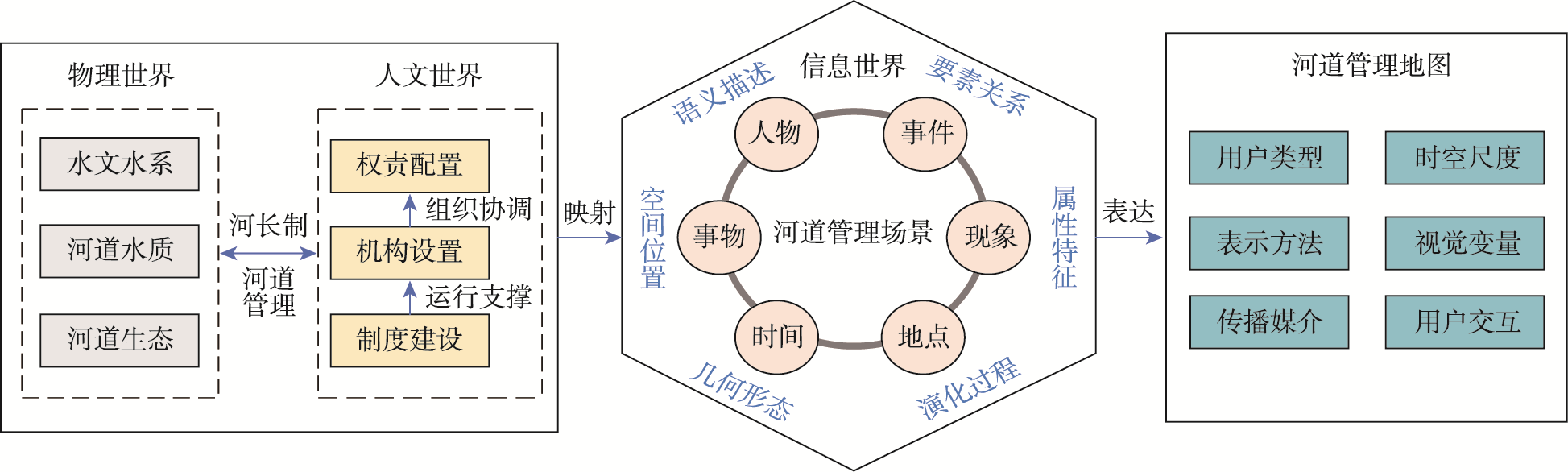

图3 基于河道管理场景要素的地图表达
包括时间点和时间段两种形式，揭示河道管理活动的时间序列和演变过程。
表达空间位置，关注特定地理位置的特征，理解不同地点的管理需求和挑战。
描述河道相关人物群体，评估人力资源的分配、决策过程的作用和影响。
分为自然事物和人造事物，关注基础设施的维护情况和自然环境的健康状况。
可分为灾害相关、污染相关、人物相关等事件，追踪事件细节，评估应急准备和风险管理。
包括自然现象和社会现象，突出生态变化和社会参与对河道管理的影响。

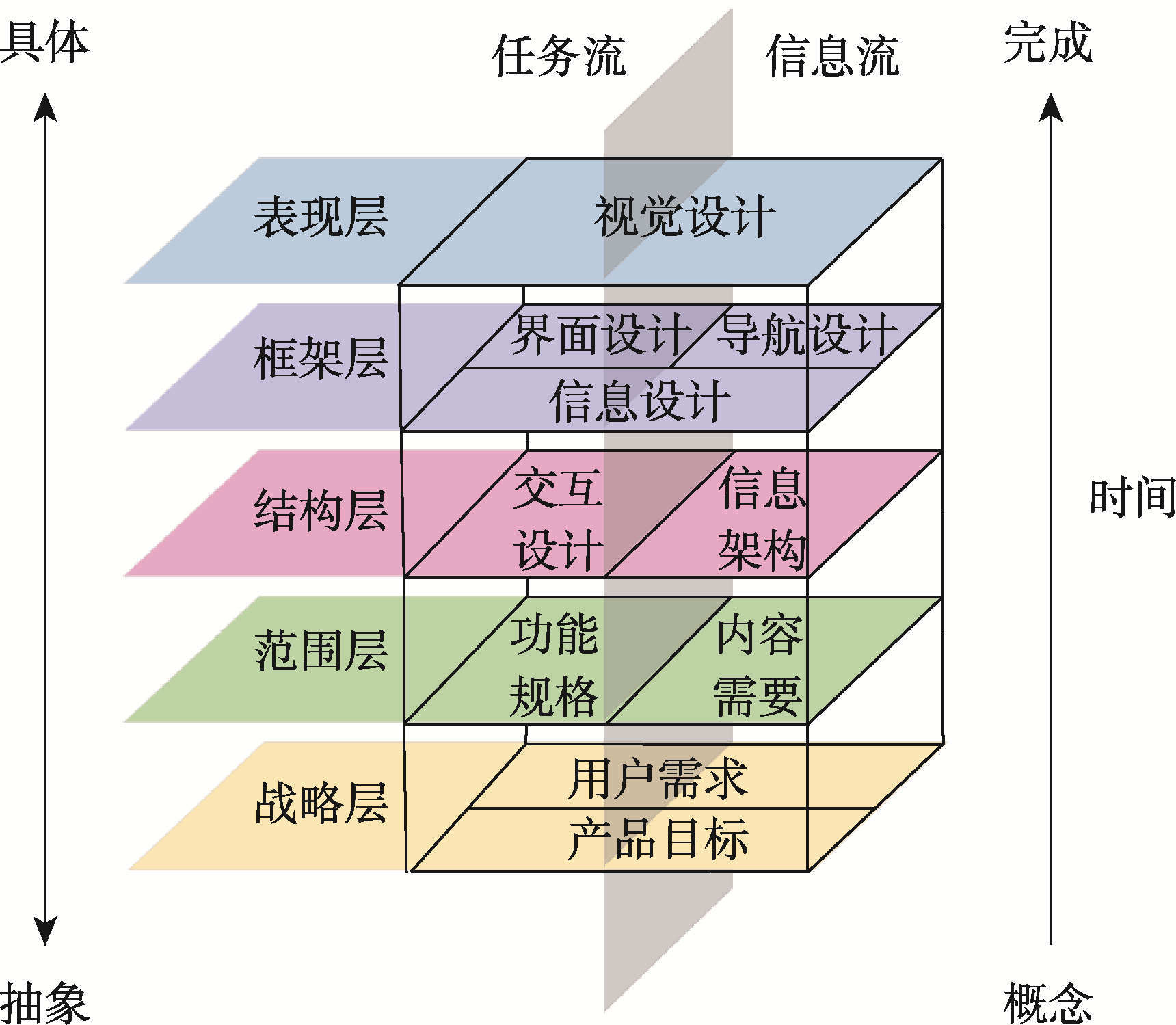

图4 用户体验五要素模型
采用分栏与分块相结合的布局方案，将地图作为重点突出的主体内容，放置在视觉中心位置。

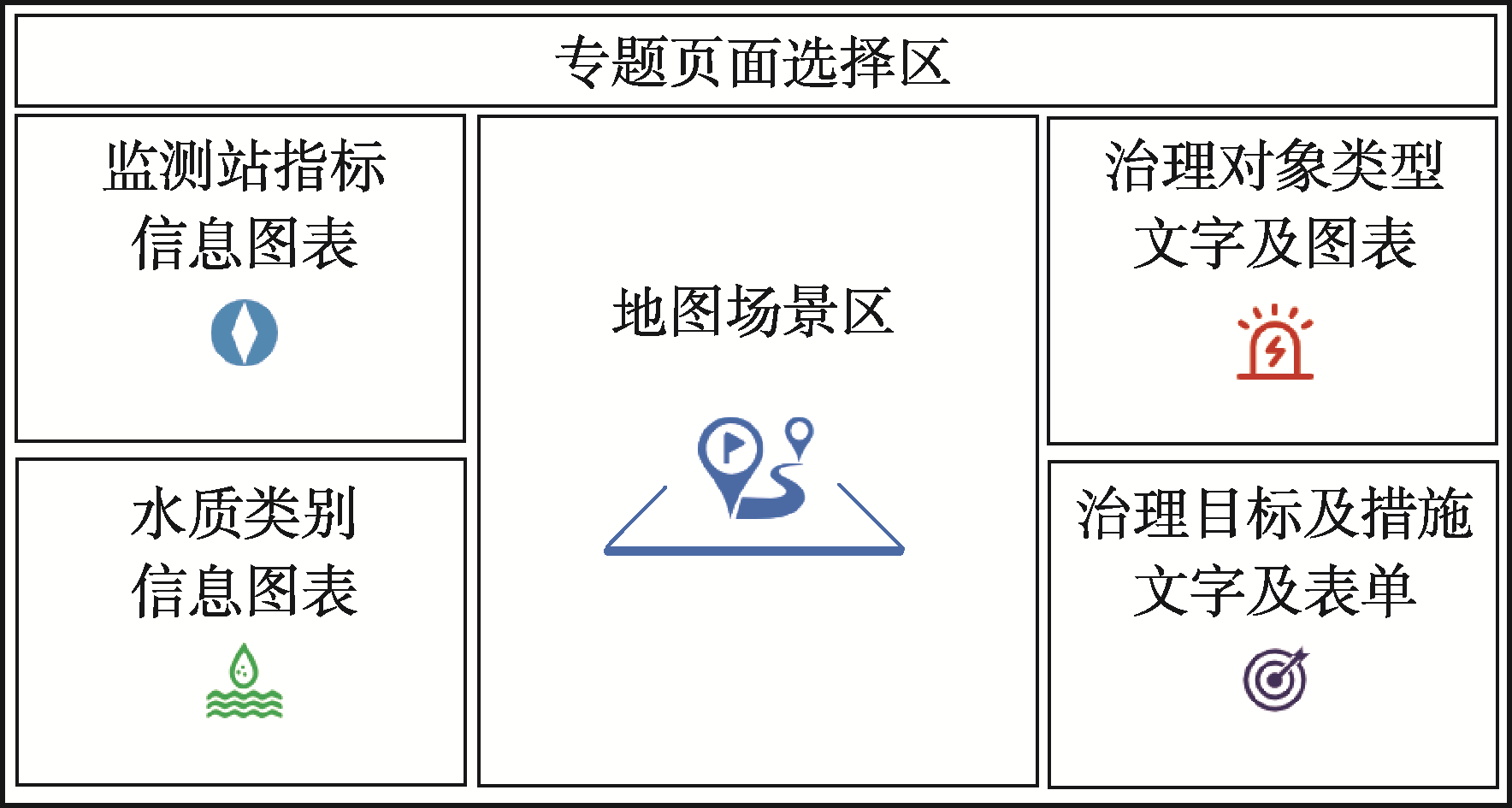

图5 仪表盘界面的布局方案
界面主色调选用代表河流的蓝色，底图以深蓝色为背景色调，专题信息使用对比差异大的色彩突出表达。
表1 水环境治理主题界面的色彩配置方案
| 色彩类型 | 应用元素 | 示例 |
|---|---|---|
| 基调色 | 界面背景、底图 | 深蓝色 |
| 专题色 | 地图符号、图表、文本 |
宝山区(31°15′N-31°31′N，121°17′E-121°32′E)位于上海市北部，区域总面积365.3 km²，共有河道900余条。

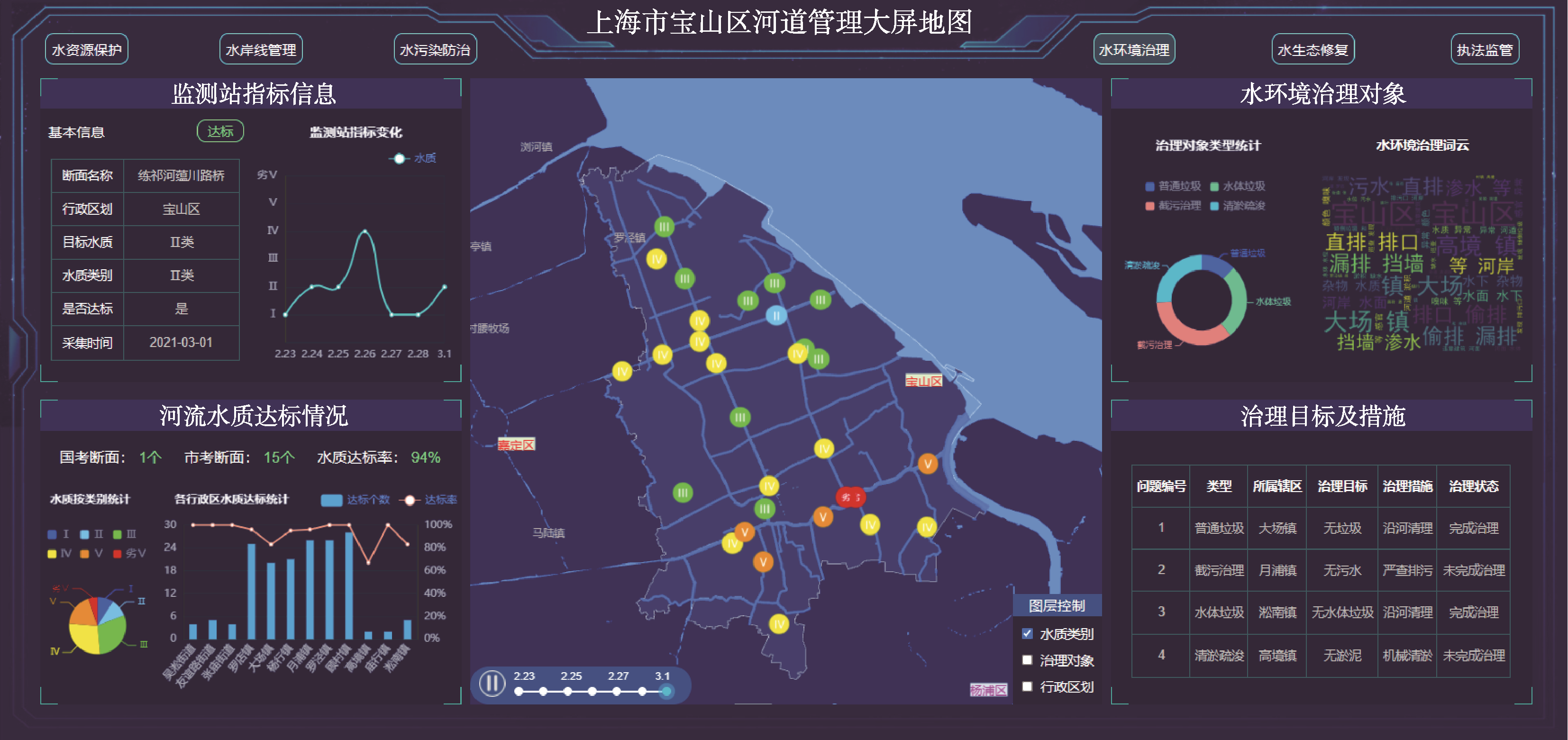

图6 水环境治理界面
支持总河长、一级河长、二级河长视图的多尺度切换，相关图表随地图尺度变化更新。

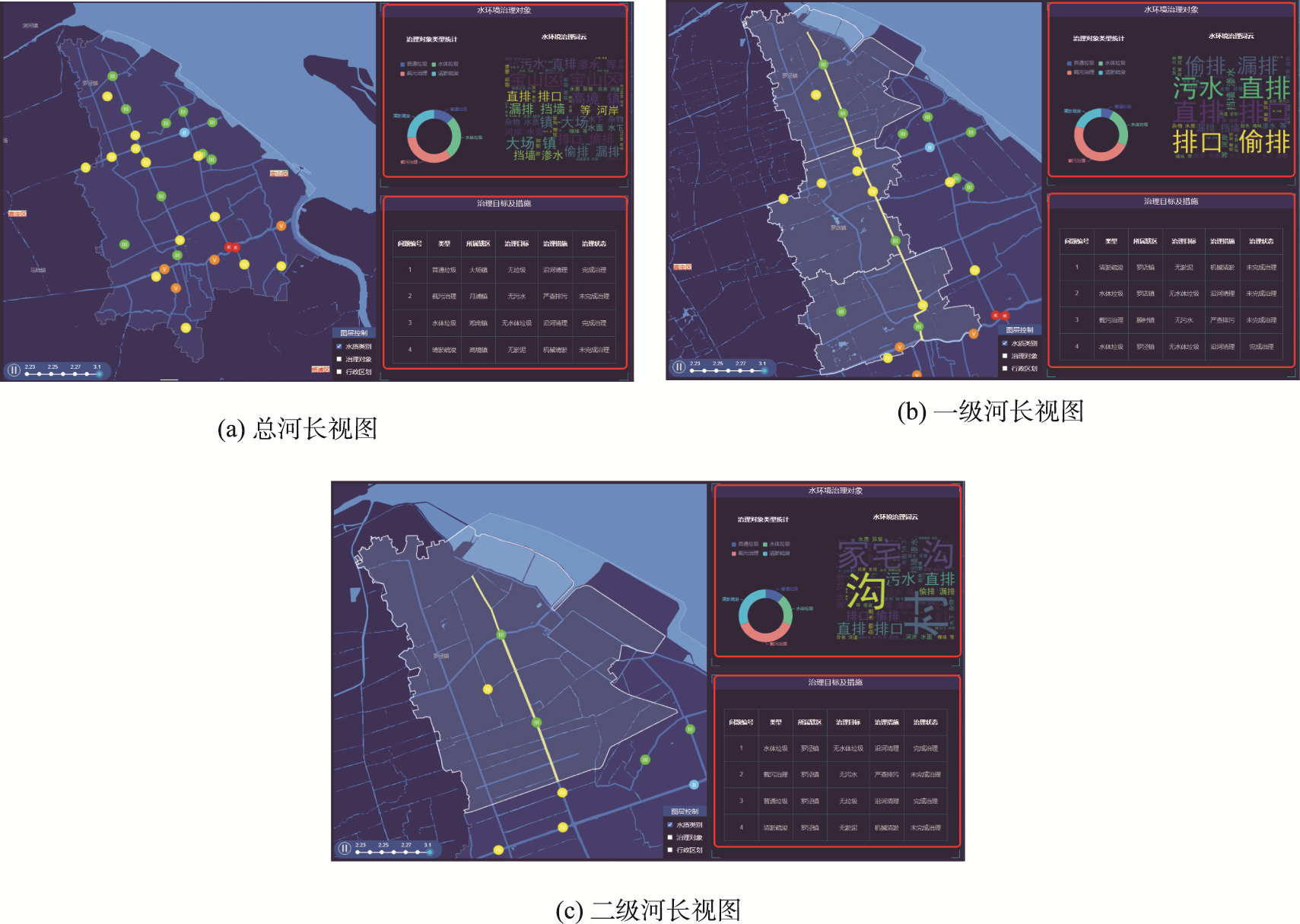

图7 面向不同管理级别河长的多尺度地图切换
使用离散交互式时间图例，展现监测断面水质随时间变化情况。

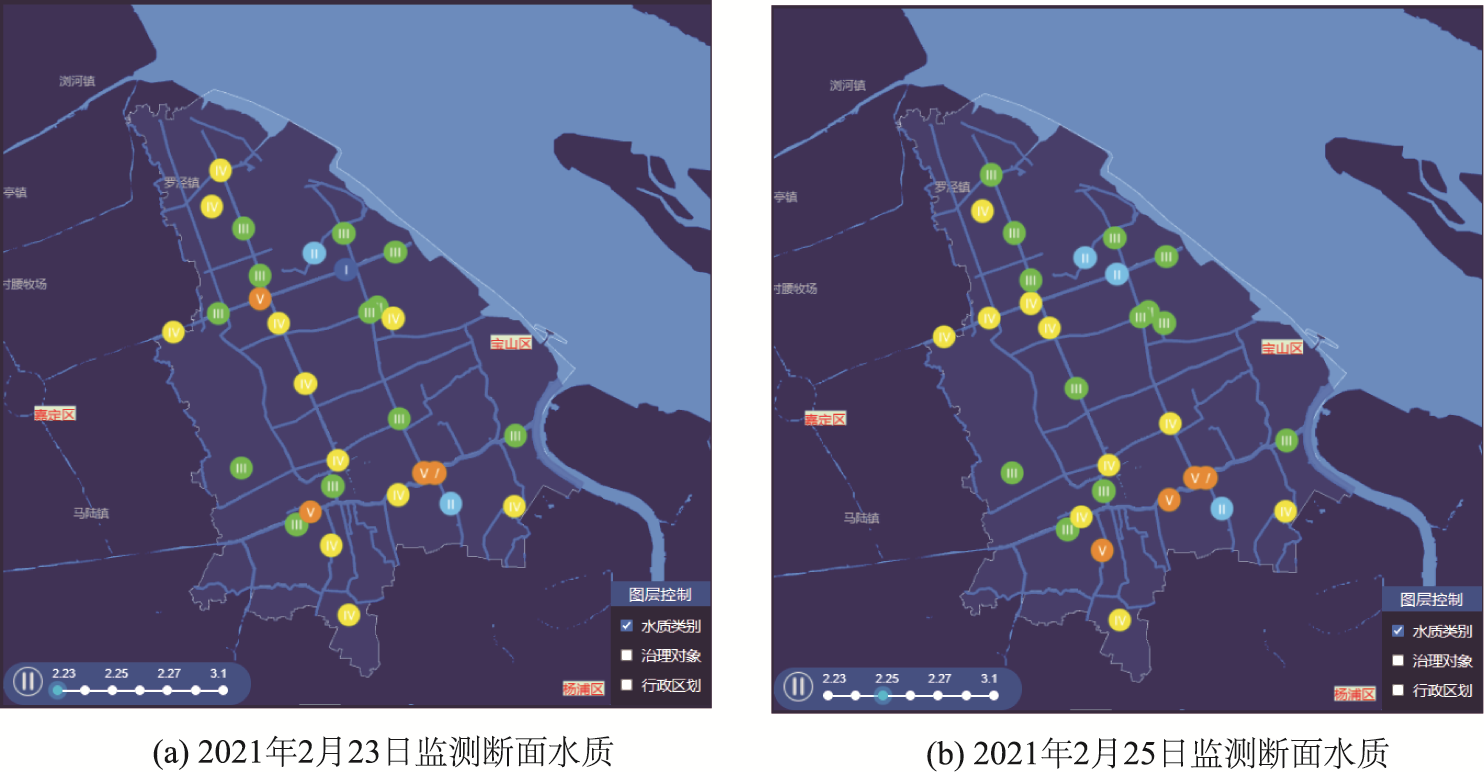

图8 不同时间节点的监测断面水质情况
表2 测试结果与PSSUQ版本3规范数据对比
| 评估类别 | 专业用户(28名) | 非专业用户(17名) | 所有用户 |
|---|---|---|---|
| 整体质量 | 2.71 | 2.99 | 2.85 |
| 系统质量 | 2.65 | 3.08 | 2.87 |
| 信息质量 | 2.89 | 3.12 | 3.01 |
| 界面质量 | 2.52 | 2.65 | 2.59 |
注：分数越低表示满意度越高，1为非常满意，7为非常不满意
