研究背景
精细提取全球地表水对水资源管理及气候监测具有重要意义。合成孔径雷达（SAR）凭借主动微波成像技术，可面向多云多雨地区实现全天时、全天候水体动态变化监测。
然而，传统方法对河网密布、地形复杂地区水体提取精度低，且由于SAR成像特性导致难以精准区分水体、山体阴影、裸地等问题，成为水体提取领域的重大挑战。
研究意义与应用前景
全球水资源监测
为全球地表水动态监测提供高精度、全天候技术支撑
气候变化研究
支持气候变化对水体分布影响的长期监测和评估
高原生态保护
为青藏高原等复杂地形区域生态环境保护提供科学依据
灾害应急响应
提升洪涝灾害等水相关自然灾害的监测预警能力
挑战与问题
复杂地形挑战
- 青藏高原河网密布、地形复杂
- 山体阴影与水体难以区分
- 裸地、湿地散射特征相似
技术局限性
- 传统方法虚警率较高
- 多尺度特征提取能力不足
- 跨窗口特征整合存在局限
MSFSwin方法概述

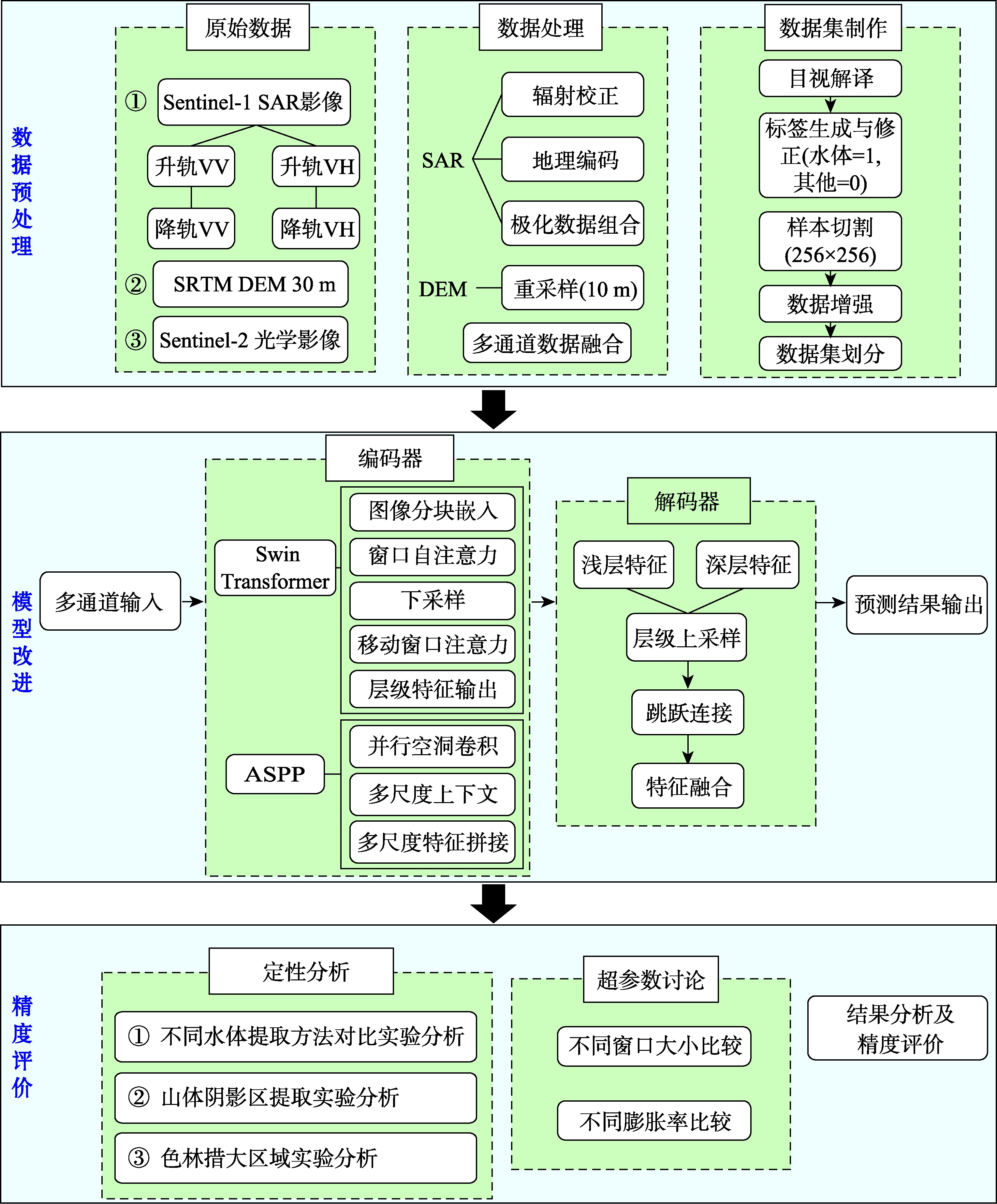

技术流程图
多通道数据融合
ASPP模块增强
多层次解码
网络架构详解

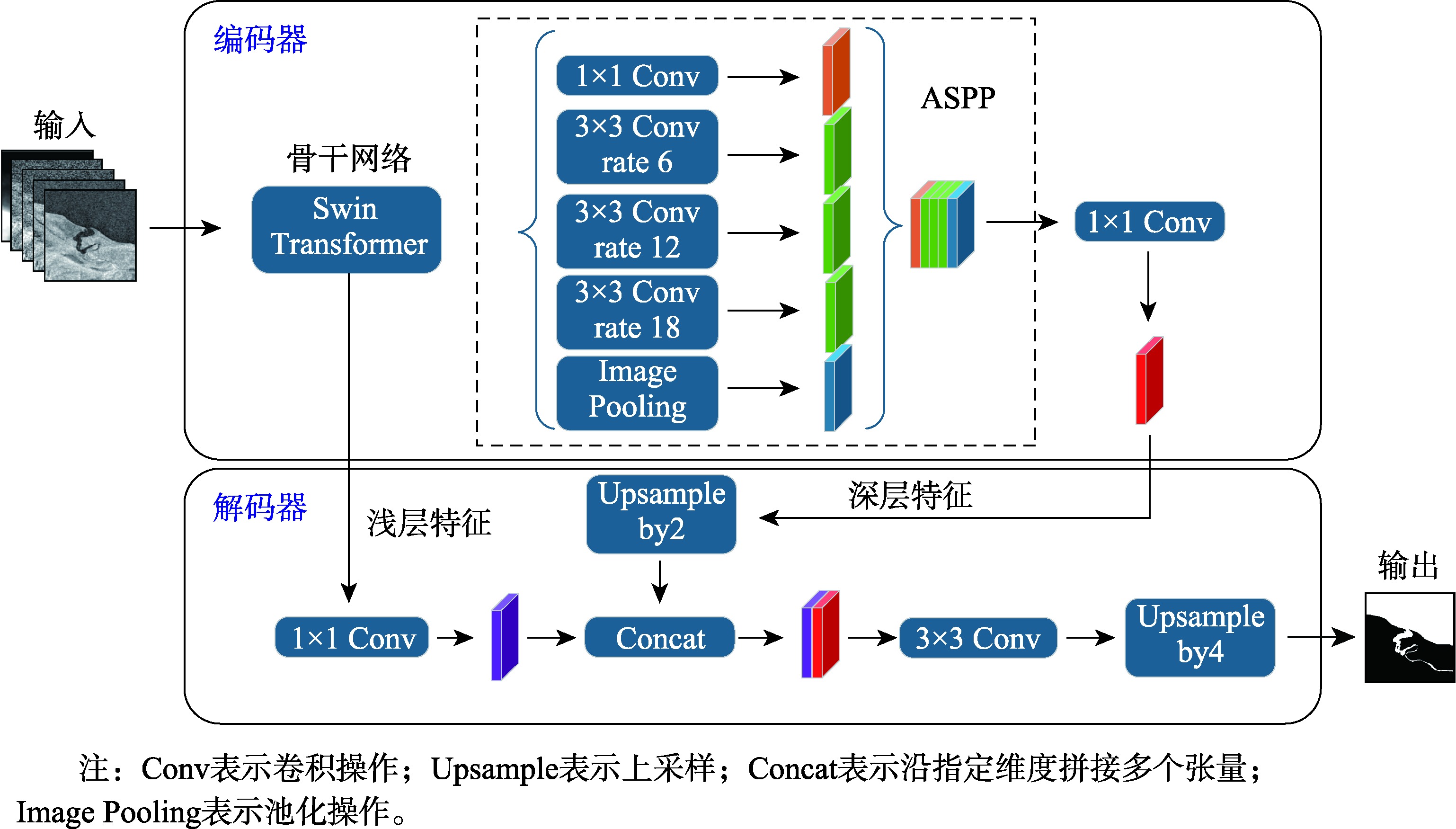

MSFSwin网络整体结构

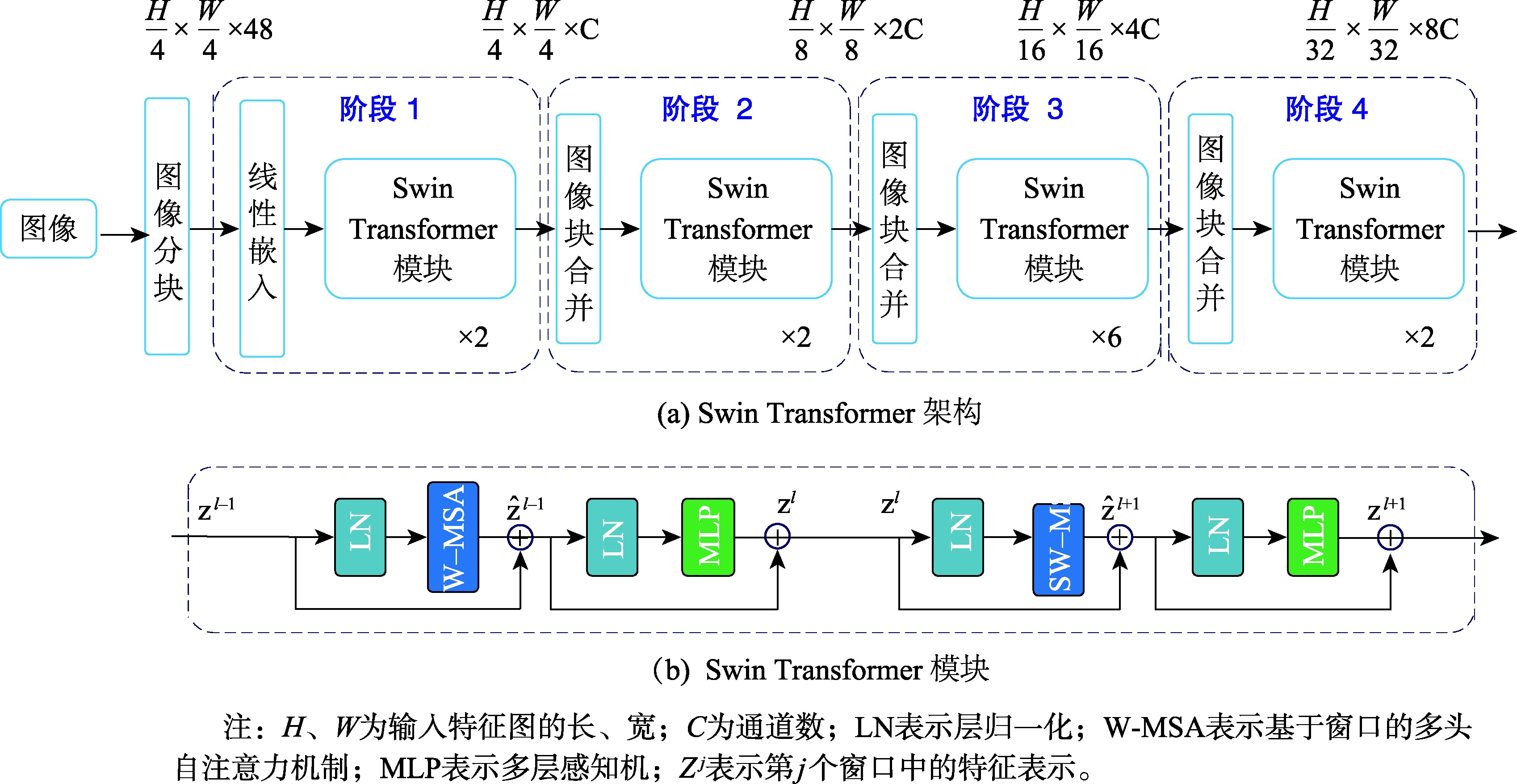

Swin Transformer架构
核心特性
- 层次化窗口注意力机制
- 多头自注意力计算
- 逐步构建全局上下文
- 适合多尺度遥感数据
Patch Merging输出尺寸：
Output Size = H/2 × W/2 × 2C
空洞空间金字塔池化（ASPP）
空洞卷积原理
空洞卷积计算：
Y(i,j) = Σm=0kh-1 Σn=0kw-1 W(m,n)·X(i+r·m, j+r·n)
其中r为空洞率，控制采样点间隔，实现不同感受野的特征提取

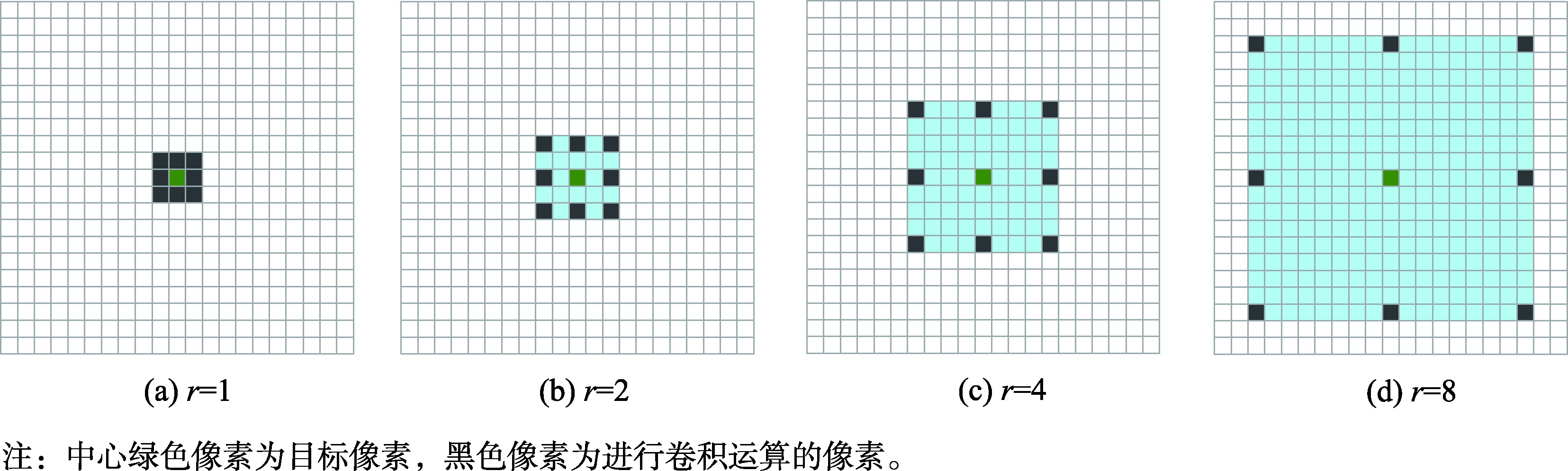

不同等级空洞卷积对比（空洞率1、2、4、8）
特征融合机制
多头自注意力机制
注意力计算：
Attention(Q,K,V) = Softmax(QKT/√d)V
特征融合公式
融合机理：
Ffused = Conv1×1(Concat(Fswin, FASPP))
实验设计
实验区概况

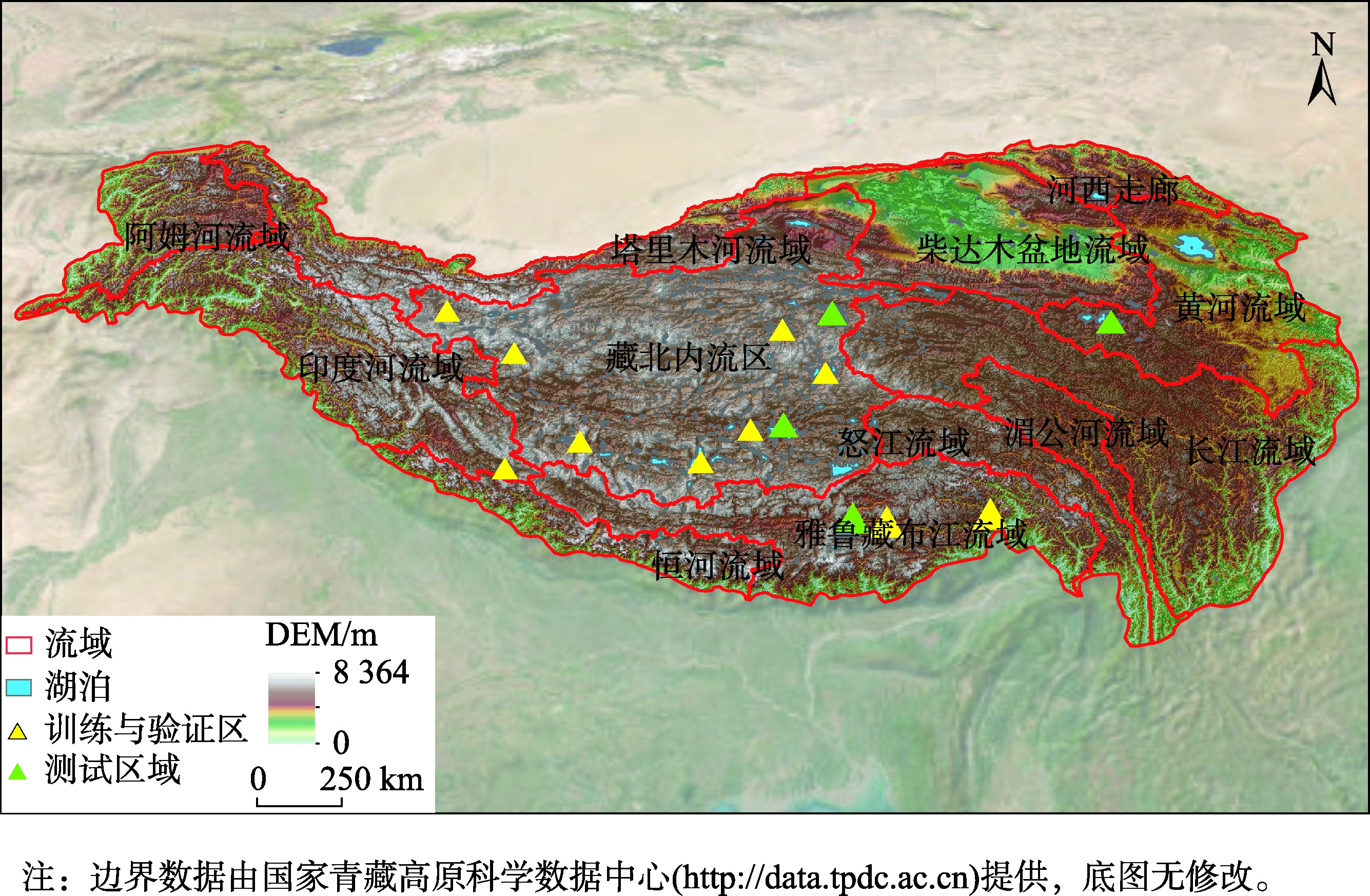

青藏高原实验区分布图
青藏高原特征
- 地理位置：25°59′N—39°49′N，73°29′E—104°40′E
- 总面积：约250万km²
- 水系特征：长江、黄河、澜沧江源头
- 湖泊资源：纳木措、察尔汗盐湖、青海湖等
数据来源与预处理

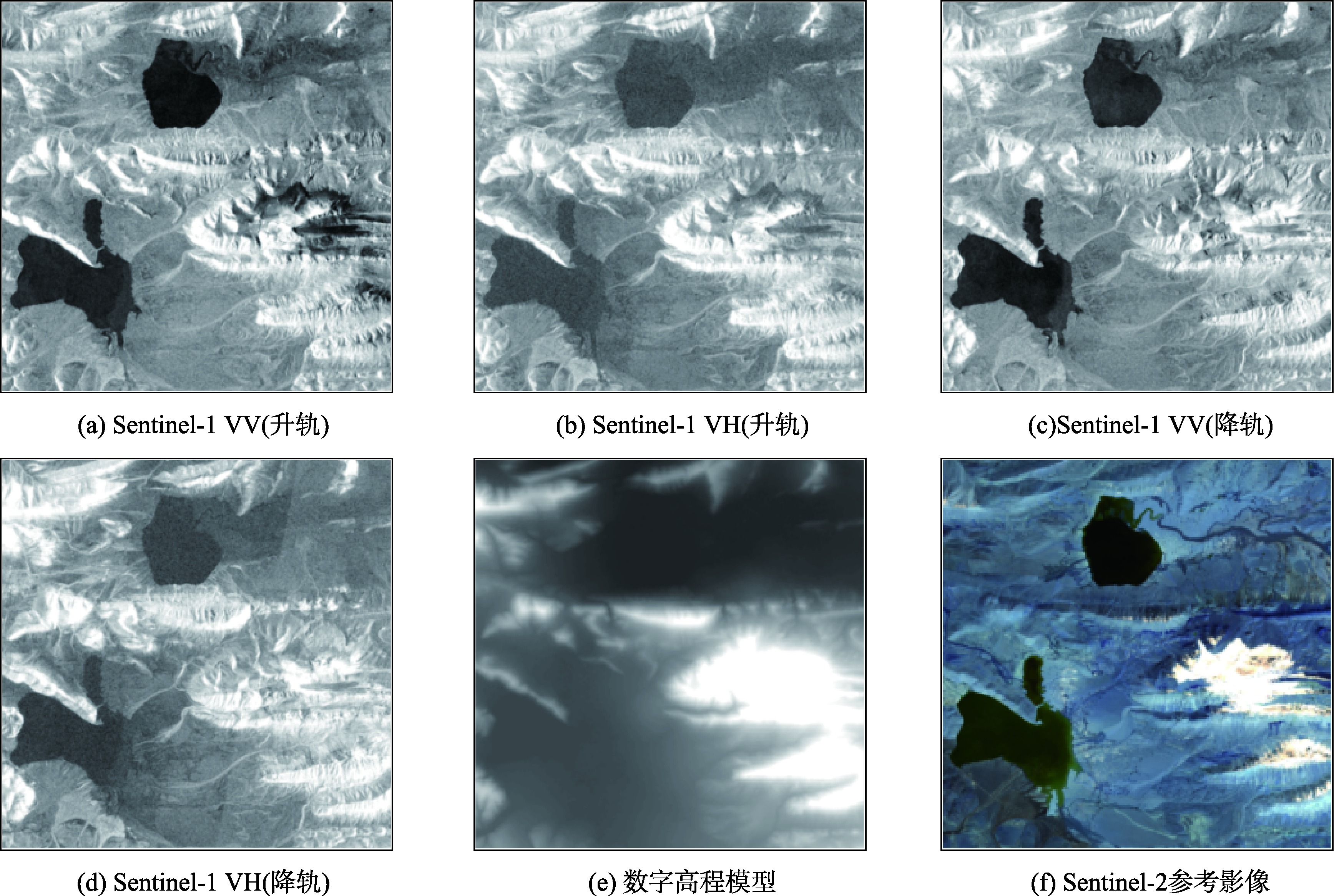

Sentinel-1影像、DEM数据及Sentinel-2参考影像示例
数据参数详情
| 数据类型 | 具体参数 | 空间分辨率 | 时间范围 | 用途 |
|---|---|---|---|---|
| Sentinel-1 SAR | L1级GRD，VV+VH双极化，IW模式 | 10m | 2023年6-8月 | 主要数据源 |
| SRTM DEM | NASA提供，双线性插值重采样 | 10m（原30m） | - | 高程特征 |
| Sentinel-2 MSI | L2A级，可见光+近红外波段 | 10m | 2023年6-8月 | 标签制作参考 |
实验设计方案
模型有效性验证
验证MSFSwin改进模型相比基线模型的性能提升
多通道组合测试
验证多通道组合在山体阴影区域的提取效果
泛化能力评估
验证方法在不同地区的适用性和鲁棒性
实验结果
性能对比结果
| 模型 | 精确率 (%) | 召回率 (%) | F1-Score (%) | IoU (%) | BF-Score (%) |
|---|---|---|---|---|---|
| MSFSwin (本文) | 94.32 | 92.18 | 93.24 | 87.45 | 91.67 |
| Swin Transformer | 91.85 | 89.42 | 90.62 | 83.93 | 87.52 |
| Segformer | 89.76 | 87.15 | 88.44 | 79.28 | 85.33 |
| ViT | 87.23 | 84.67 | 85.93 | 75.41 | 82.18 |
| KNN | 78.45 | 76.32 | 77.37 | 63.12 | 71.89 |
视觉效果对比

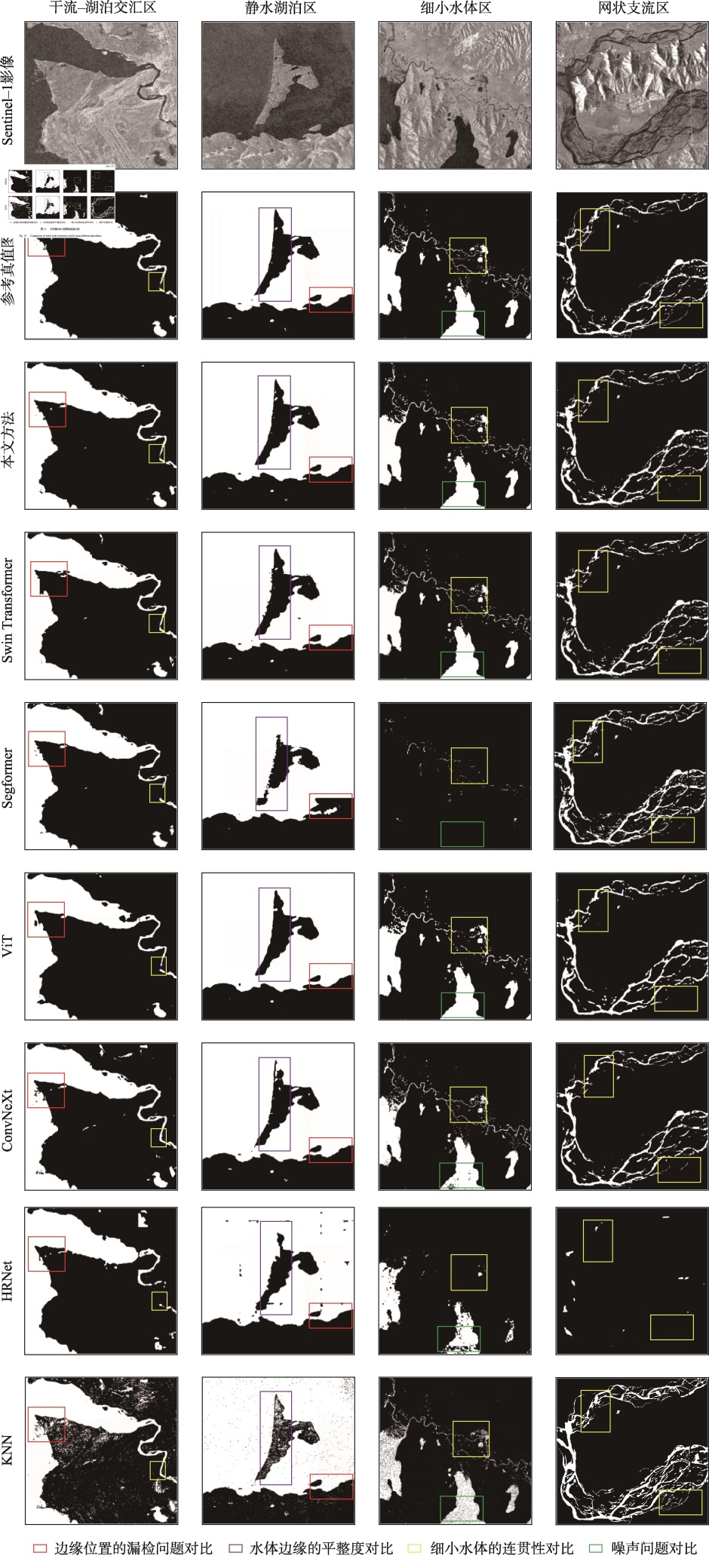

不同方法水体提取结果对比
多通道组合消融实验
| 通道组合 | 精确率 (%) | 召回率 (%) | F1-Score (%) | IoU (%) |
|---|---|---|---|---|
| 升轨VV+VH+降轨VV+VH+DEM | 94.32 | 92.18 | 93.24 | 87.45 |
| 升轨VV+VH+DEM | 91.67 | 89.34 | 90.49 | 82.58 |
| 升轨VV+VH | 88.45 | 86.21 | 87.32 | 77.46 |
| 仅VV极化 | 82.34 | 79.67 | 80.98 | 68.12 |
关键发现
- 五通道组合（升降轨双极化+DEM）效果最佳
- DEM数据显著提升山体阴影区分能力
- 双轨数据融合增强时间稳定性
- VH极化对水体边界提取贡献明显
技术创新点
多通道SAR数据融合策略
首次系统性地融合升降轨Sentinel-1双极化数据与DEM高程信息，构建五通道遥感数据集，有效解决了单一数据源在复杂地形下的局限性，显著提升了山体阴影与水体的区分能力。
ASPP增强的Swin Transformer架构
针对Swin Transformer在跨窗口特征整合方面的不足，创新性地引入空洞空间金字塔池化（ASPP）模块，通过多尺度感受野的并行卷积分支，增强了网络对不同尺度水体特征的感知能力。
多层次特征融合解码结构
设计了多层次解码结构，通过逐步上采样和跳跃连接，将浅层细粒度特征与深层语义特征有机融合，实现了从粗糙分割到精细提取的渐进式优化，特别适用于复杂地形下的水体边界精确定位。
研究结论
方法有效性验证
MSFSwin模型在青藏高原典型水体覆盖区的实验结果表明，相比于Swin Transformer、Segformer、ViT等主流深度学习模型以及传统KNN算法，本文方法在所有评价指标上均取得了最优性能，验证了技术路线的有效性。
关键性能突破
在干流湖泊交汇区，MSFSwin模型的BF-score较基线Swin Transformer模型提升了4.15%；在细小水体区域，IoU指标提升了3.52%，实现了复杂地形下水体的高精度自动提取，显著改善了传统方法的虚警问题。
技术适用性增强
通过多通道融合策略，成功解决了SAR影像中水体与山体阴影、裸地等目标难以区分的技术难题，大幅提升了模型在复杂地形条件下的鲁棒性与适用性，为全天时、全天候、高精度水体提取提供了可靠的技术支持。
未来研究方向
技术扩展方向
- 融合更多SAR卫星数据源，构建多源SAR数据融合框架
- 发展时序SAR数据分析方法，实现水体动态变化监测
- 结合最新Transformer架构，进一步提升模型性能
应用拓展方向
- 扩展到其他复杂地形区域，验证方法的普适性
- 开发实时水体监测系统，支持业务化应用
- 构建云平台服务，提供大规模水体提取能力
